罐旁顯示儀
- 產品型號: BRG
- 產品描述
罐旁顯示儀適用于現場顯示料位、液位、流量、壓力、溫度等場合，可帶聲光報警。...
罐旁顯示儀分為兩種，一種為回路供電不帶聲光報警器，另一種是需外供24VDC，可帶聲光報警，報警值可通過顯示器按鍵任意設置。
回路供電不帶聲光報警器， 采用兩線制回路供電，需外部單獨供電，適合所有的兩線制變送器。內置微處理器，通過兩個按鍵設置，實現零點、滿量程、小數點的設定，采用進口專用集成電路，使用SMT工藝制造，電路組裝密度高。僅需串聯在兩線制回路中，無需另外布線，就能將測量的料位、液位、流量、壓力、溫度等參數顯示出來。
帶聲光報警器型是在回路供電基礎上增加了報警設置及外供電功能，其余功能與回路供電型相同。
性能指標
（1）輸入信號：4~20mA或1-5V DC
（2）供電電源：使用兩線制回路供電或者外供24V電源
（3）回路壓降：3.3V@20mA
（4）允許過載電流：100mA
（5）顯示范圍：-1999~9999（可通過按鍵設置修改）
（6）顯示精度：0.1%FS
（7）工作溫度：-40~85℃
（8）電氣接口：2-M20*1.5內螺紋
（9）防爆等級：ExdIICT6
（10）防護等級：IP65
安裝要求

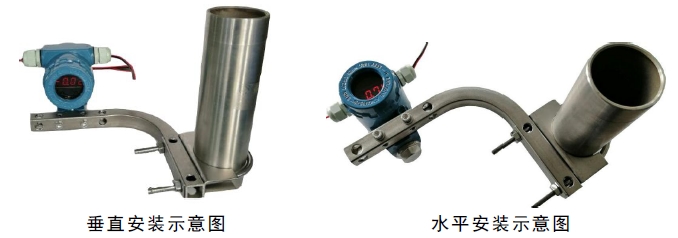

罐旁顯示儀配套有專用安裝支架及50mm管卡，可采取垂直安裝及水平安裝方式進行安裝，安裝時，盡量放置在易于觀察的地方。
在室外安裝時，建議采用垂直安裝；如果采用水平安裝，必須在顯示器上方加裝防雨罩，防止顯示窗進水。

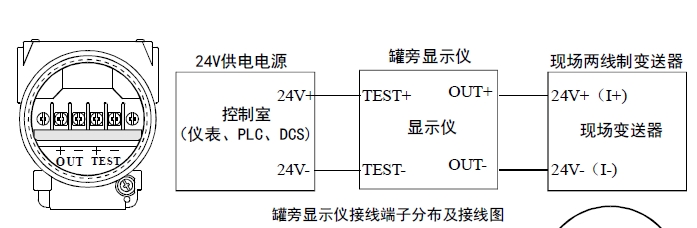

罐旁顯示儀接線圖
